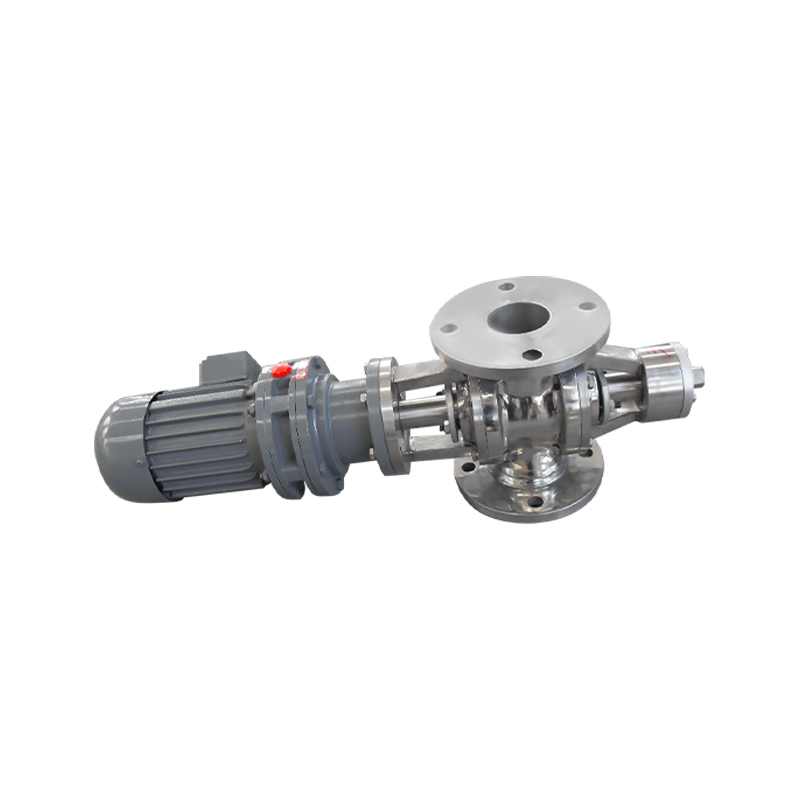

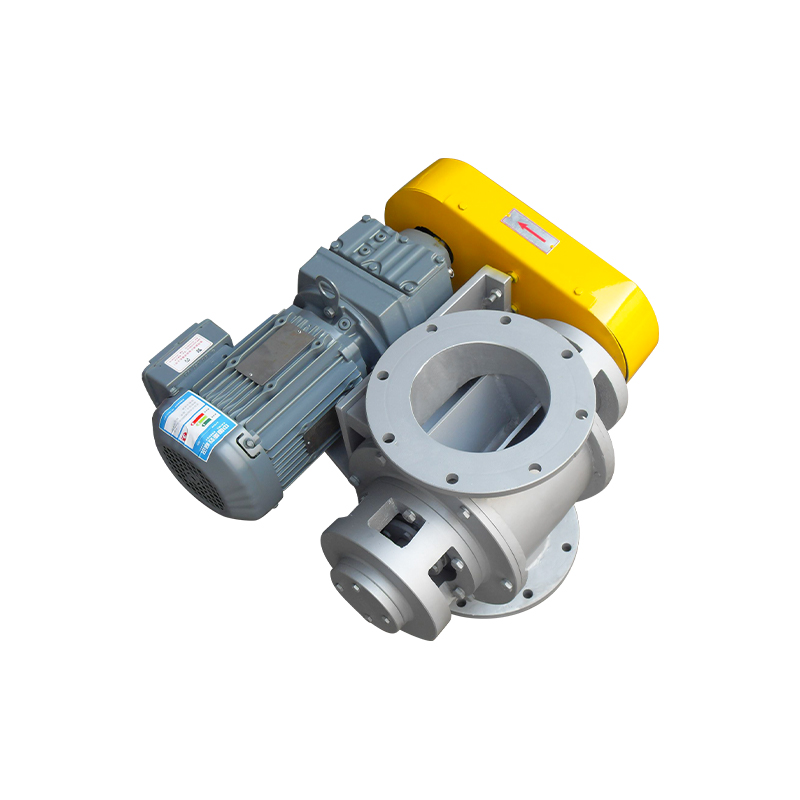

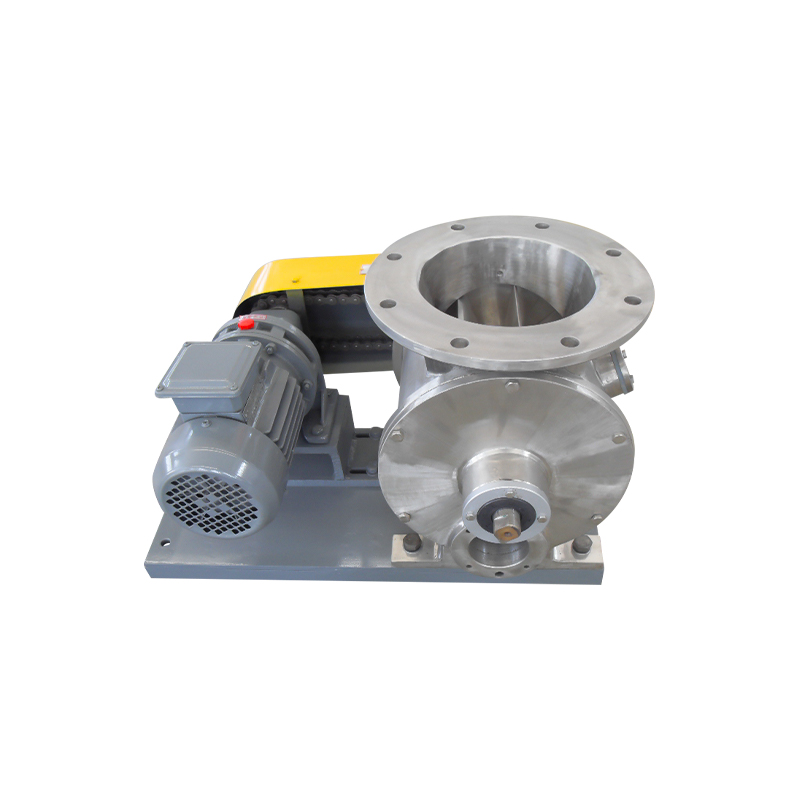

Rotacijski ventil s okruglim otvorom mehaničke brtve

Okretni ventil s okruglim ustima s mehaničkom brtvom vrhunska je rotacijska oprema za hranjenje koja se koristi u transportnim prilikama visoke brtvljenosti i visoke čistoće. Njegova ključna značajka je struktura mehaničke brtve na kraju osovine kako bi se osiguralo da materijal ne iscuri, kontaminira se ili teče natrag tijekom procesa transporta i istovara.
Značajke: Industrijska standardna rotacijska mehanička brtva (jednostruka ili dvostruka strana) je usvojena na kraju osovine rotora. Obično se sastoji od dinamičkog prstena, statičkog prstena, opruge i pomoćnog brtvenog prstena.

Prednosti:

Izvrsne performanse brtvljenja, može izdržati visoku razliku tlaka (do 0,35 MPa ili više).

Dugi vijek trajanja (pod odgovarajućim radnim uvjetima).

Prikladno za visoke temperature (ovisno o materijalu za brtvljenje), visoki tlak, vakuum, zapaljive i eksplozivne, otrovne i štetne, visoko korozivne materijale ili kritične prilike koje zahtijevaju potpunu izolaciju procesnog plina.

Mehaničke brtve s dvostrukom čeonom površinom mogu se uvesti s izolacijskom tekućinom (tekućinom za brtvljenje) kako bi se osigurala viša razina brtvljenja i podmazivanja/hlađenja.

Nedostaci: Struktura je najsloženija i trošak je najveći. Visoki zahtjevi za instalaciju i održavanje. Postoje određeni zahtjevi za čistoću materijala (kako bi se spriječilo ulazak čestica u brtvenu površinu). Potreban je dodatni tekući sustav za brtvljenje (kod dvostrukih čeonih strana).

Primjenjivo na: Visokotlačni pneumatski transport (pozitivan tlak ili vakuum), kemijska industrija, petrokemijska industrija, farmaceutska industrija, hrana (zahtjevi sterilnosti), okruženje s eksplozivnom prašinom i druge prilike s iznimno visokim zahtjevima za brtvljenje.
