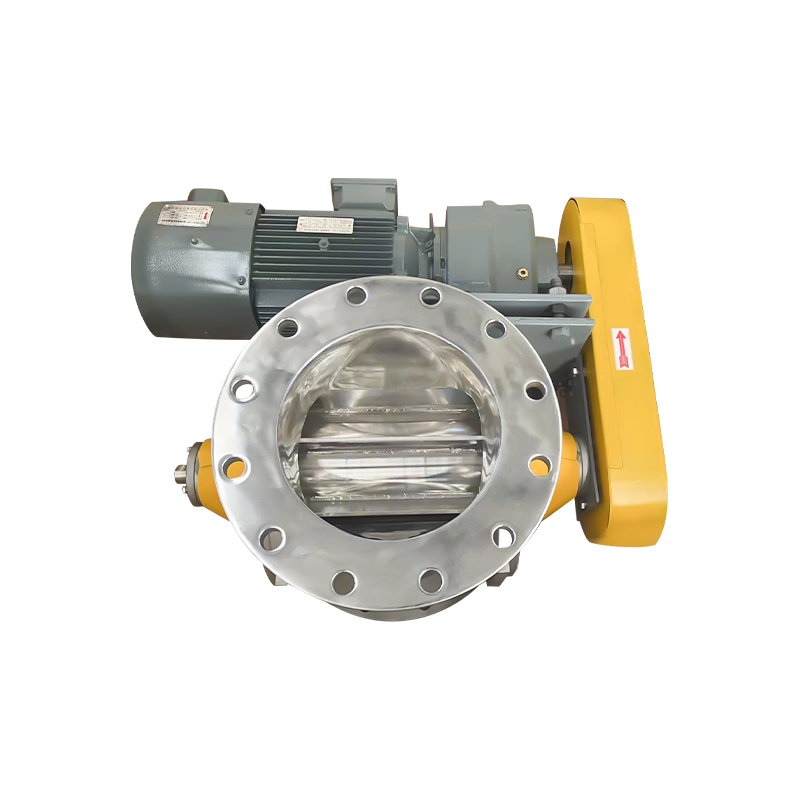

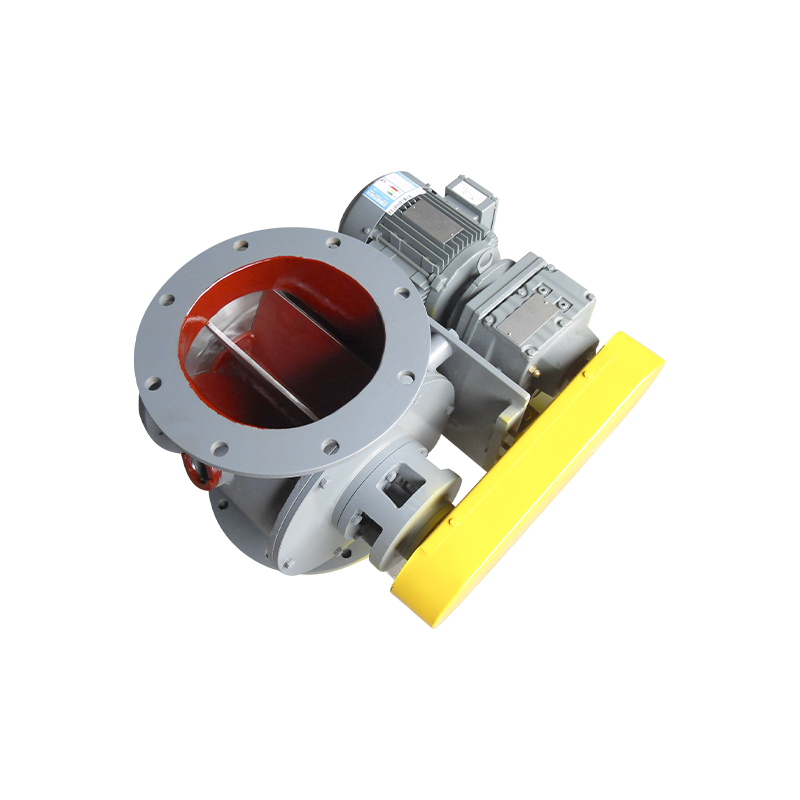

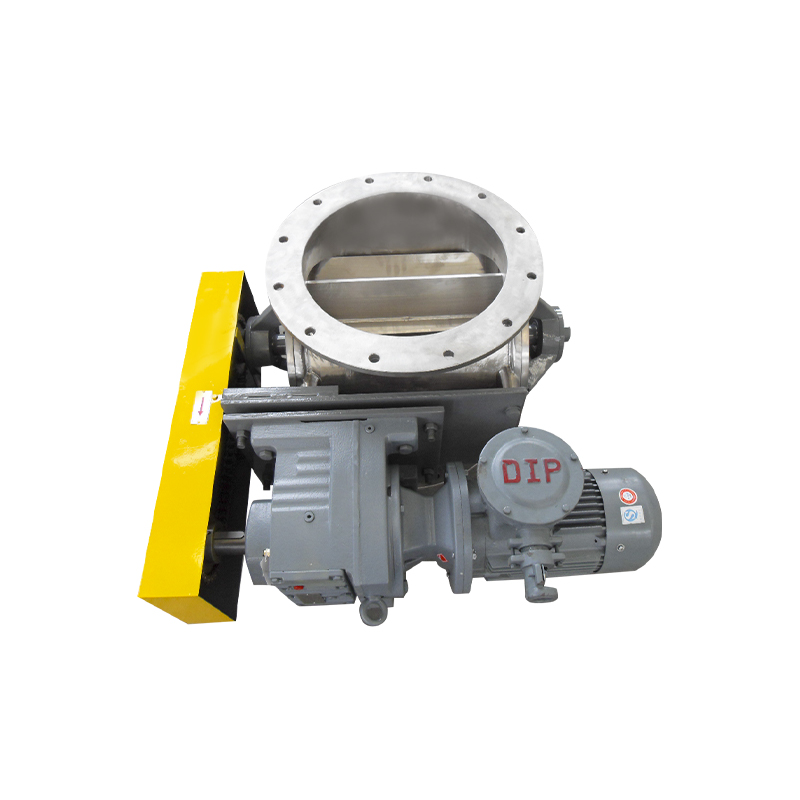

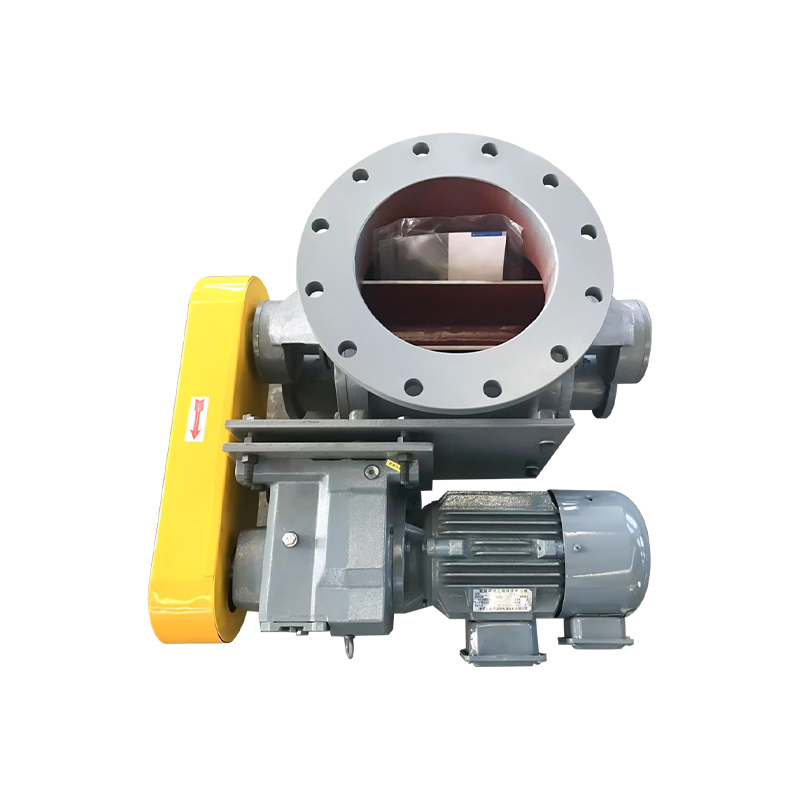

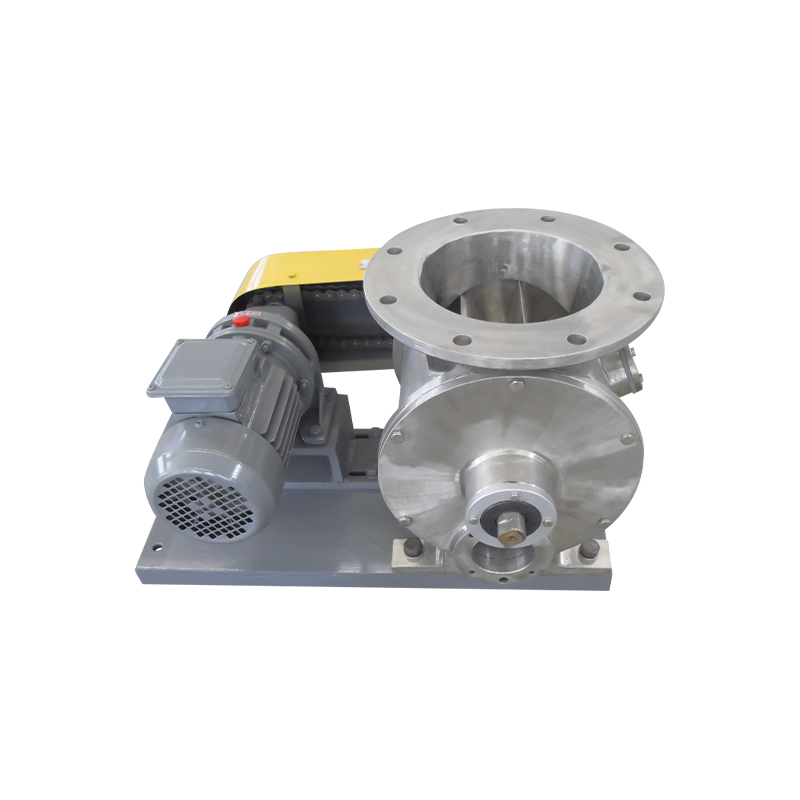

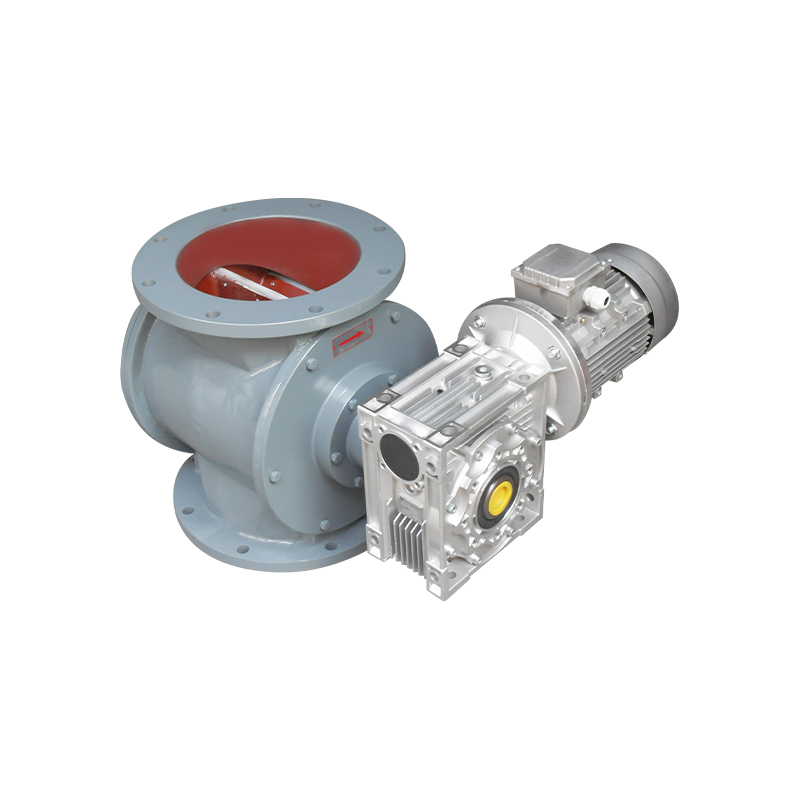

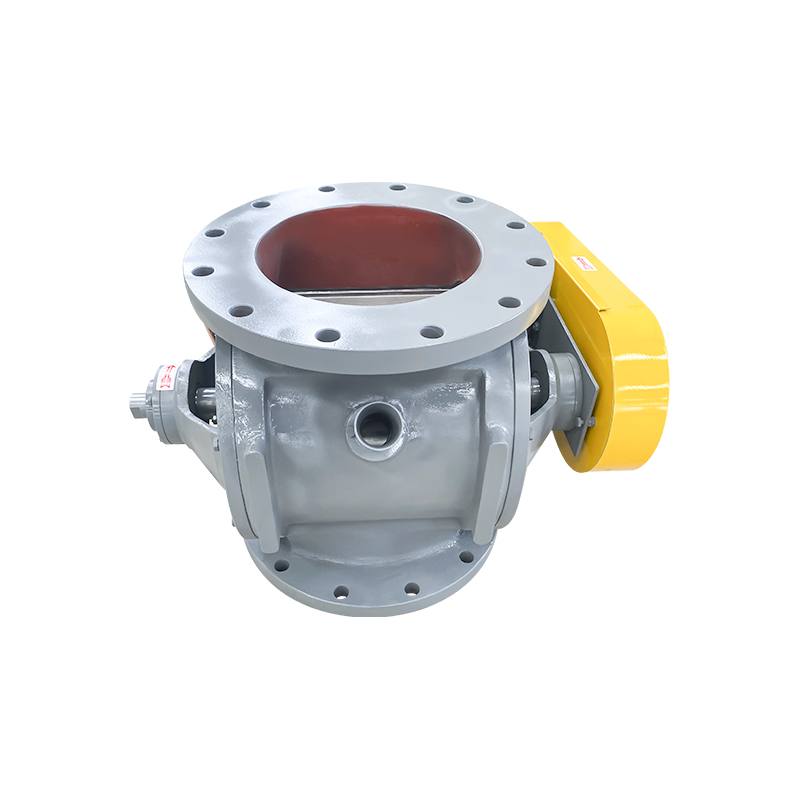

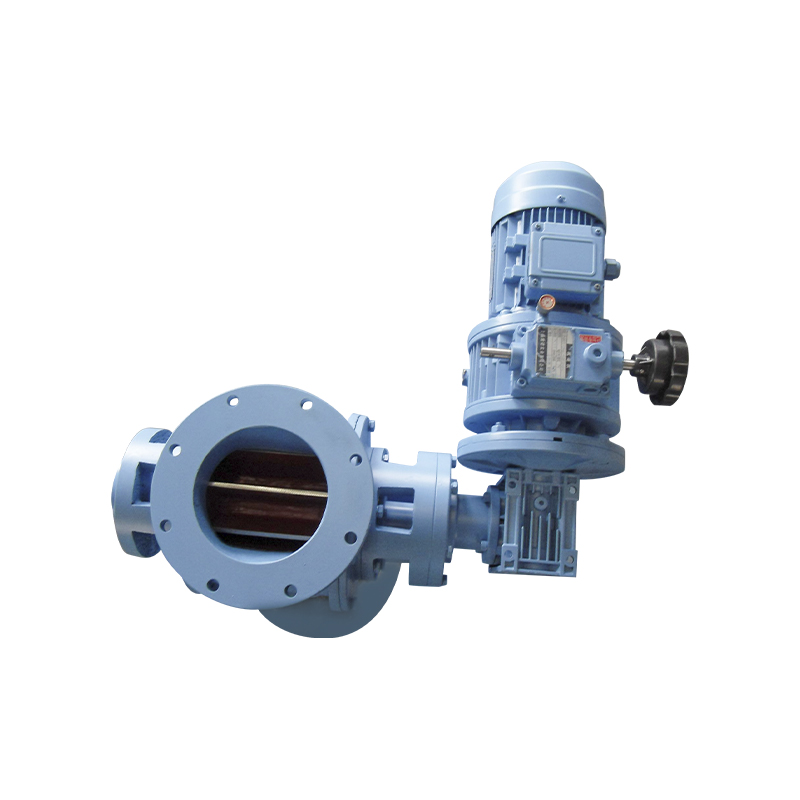

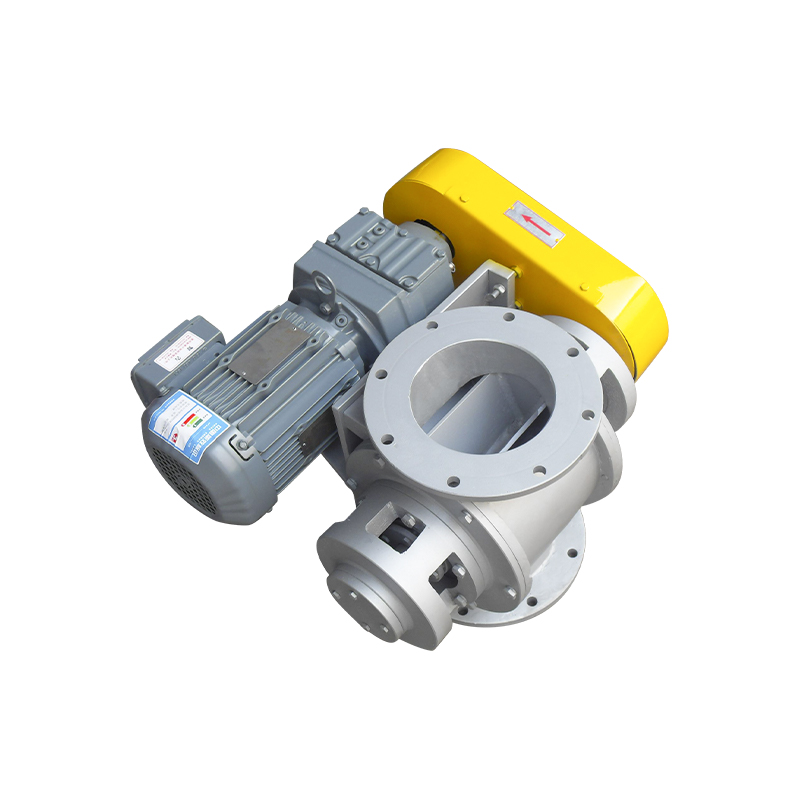

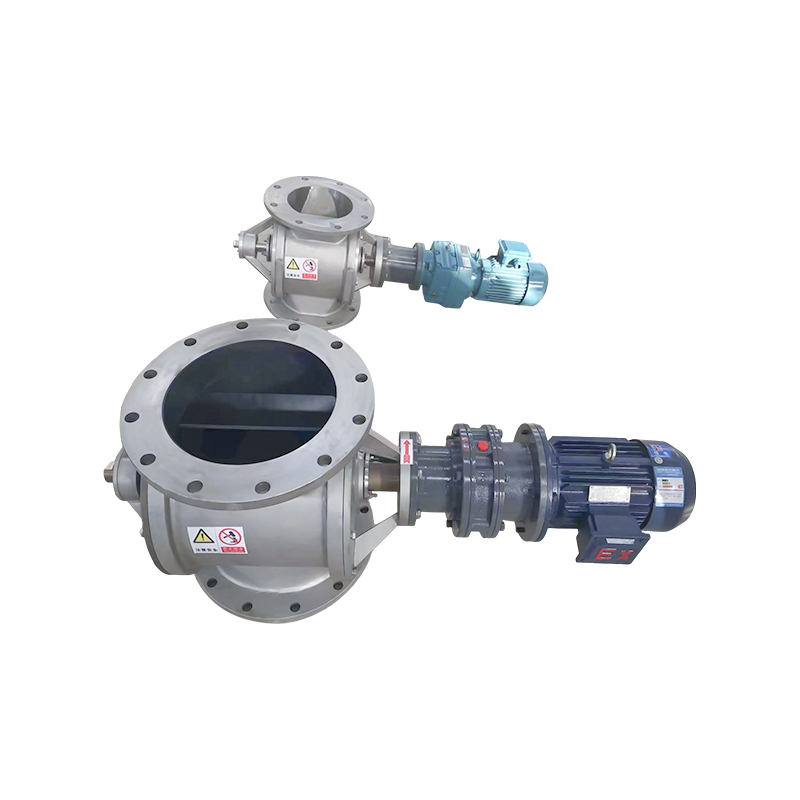

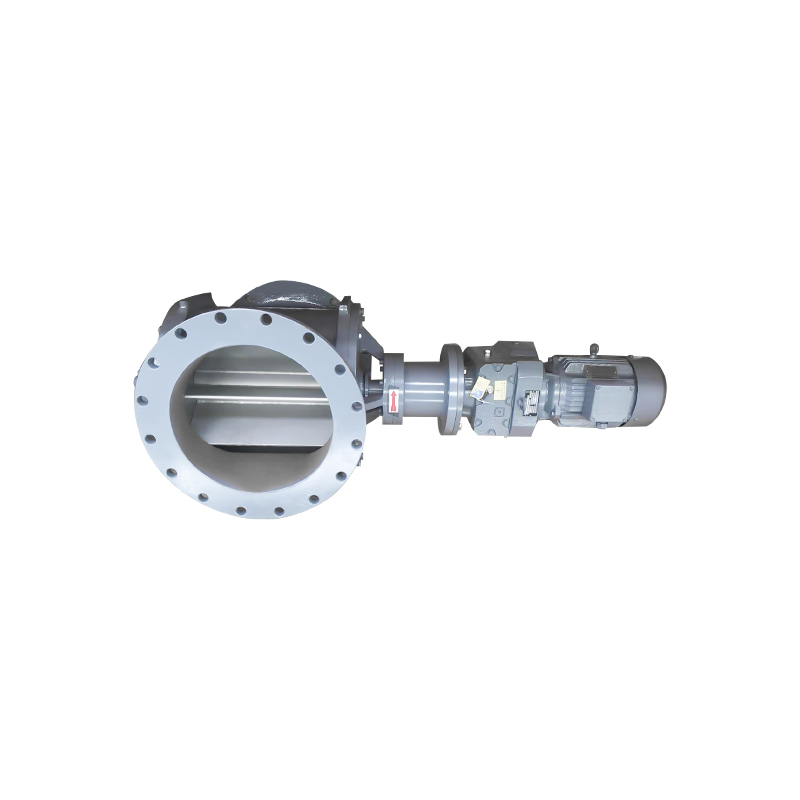

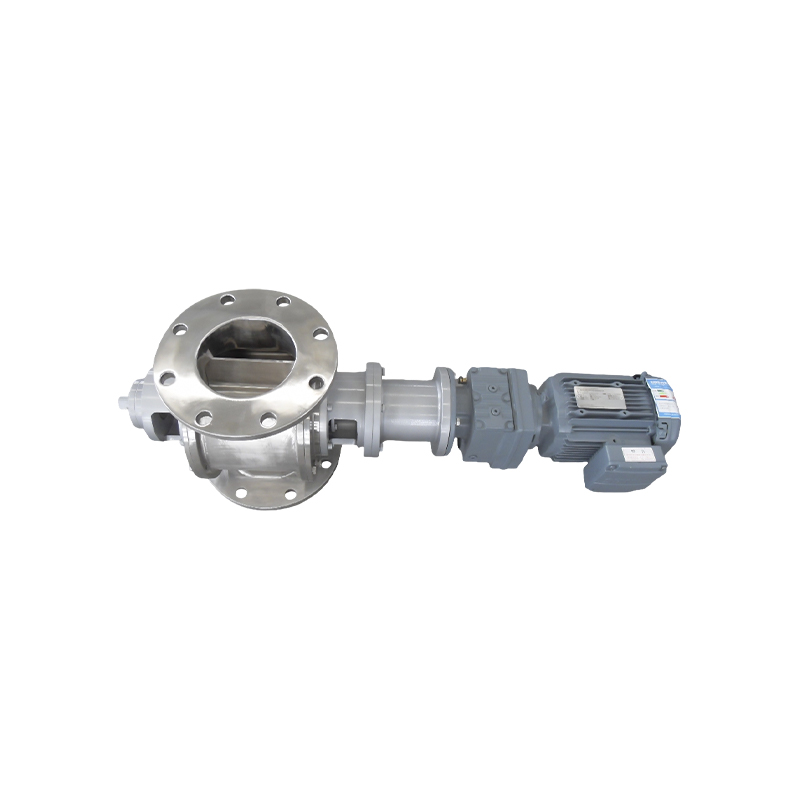

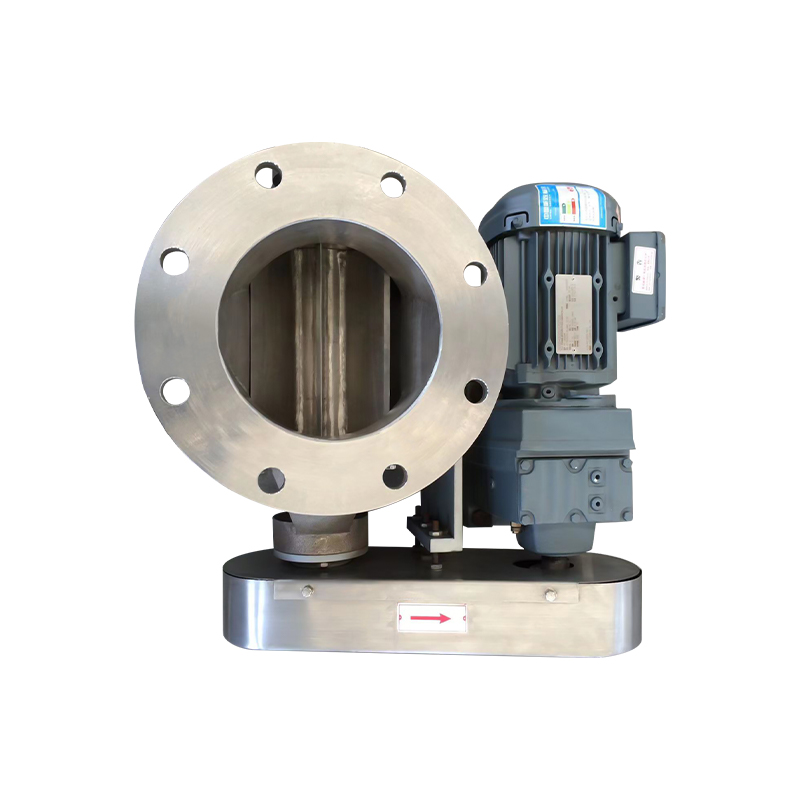

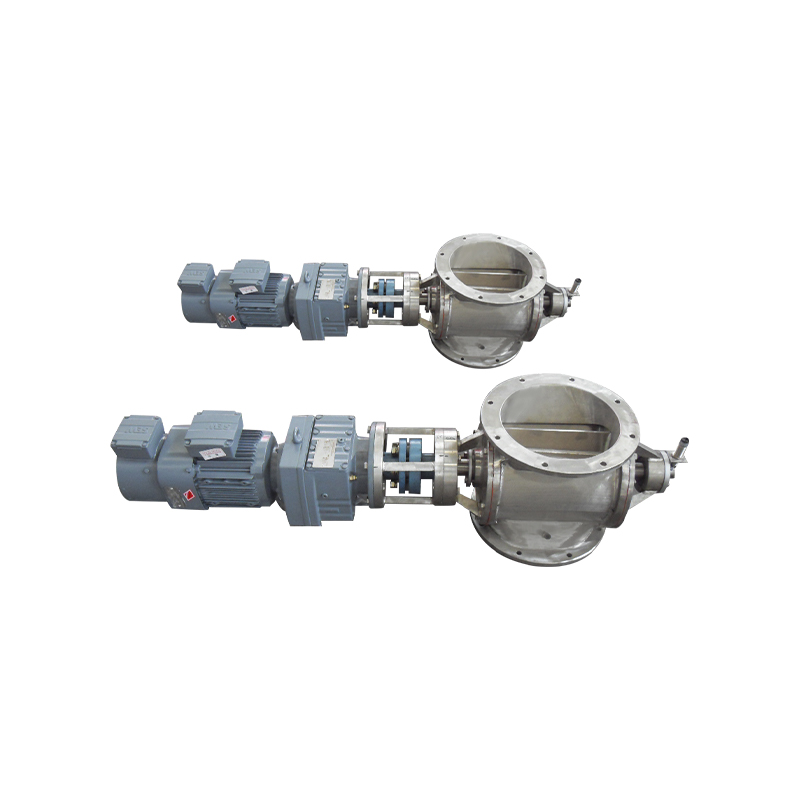

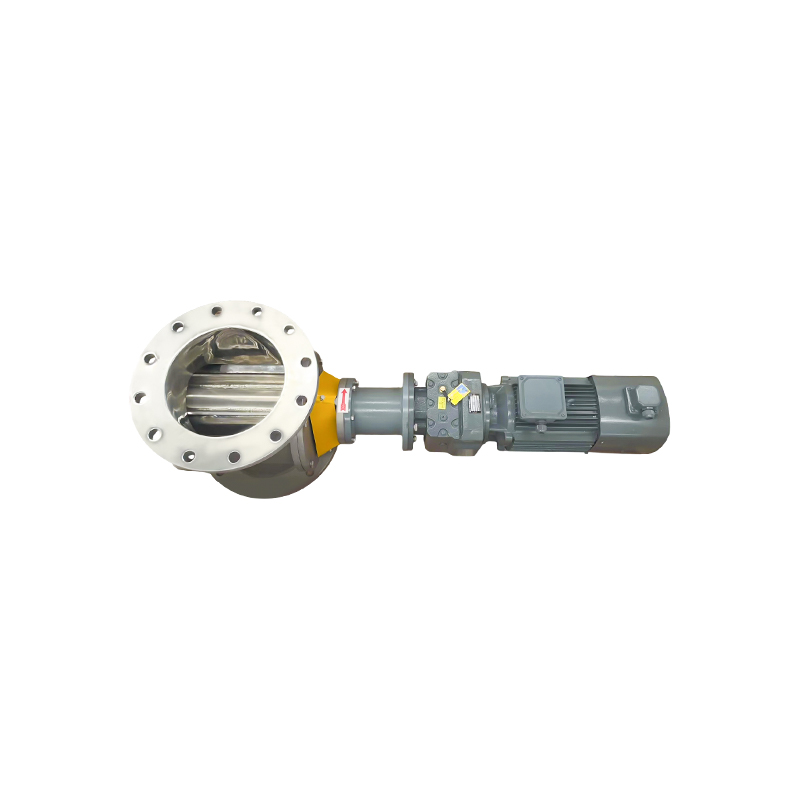

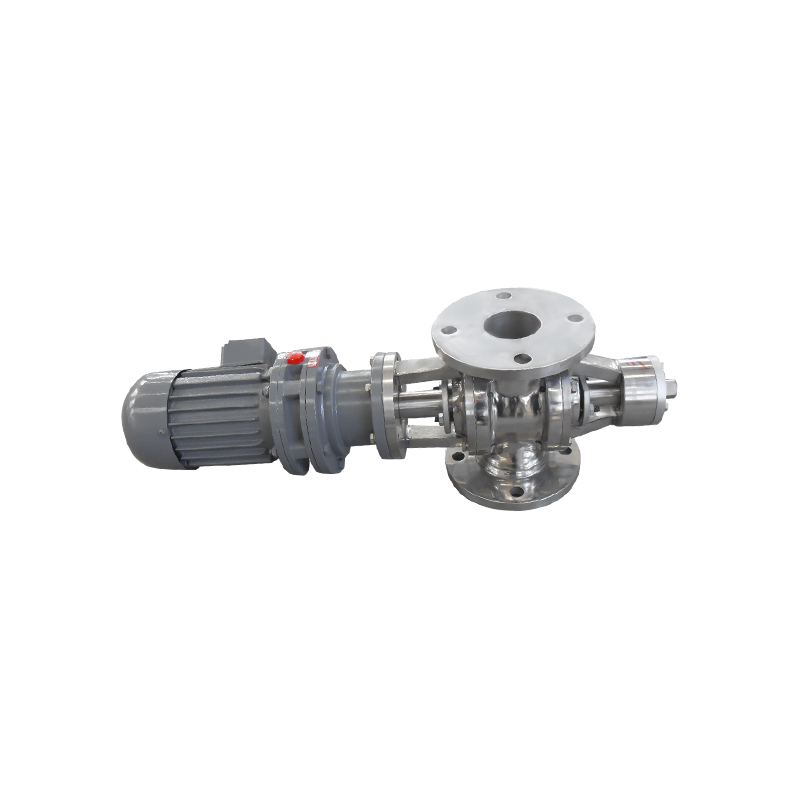

Brtva brtve Rotacijski ventil s okruglim otvorom

Okretni ventil s okruglim ustima brtve za pakiranje je rotacijski uređaj za punjenje dizajniran za kontinuirani prijenos i istovar suhih rasutih materijala kao što su prah i čestice. Njegova brtvena struktura usvaja tehnologiju brtve pakiranja za učinkovito sprječavanje curenja materijala i povratnog toka plina, te je pogodna za transportne sustave s pozitivnim tlakom, negativnim tlakom ili mikrotlakom. Ulaz i izlaz rotacijskog ventila imaju standardnu ​​strukturu s okruglim otvorom, što je prikladno za spajanje s različitim kružnim silosima, cjevovodima i pneumatskim transportnim sustavima, a lako se postavlja i održava.
Značajke: Brtve na kraju vratila izrađene od materijala otpornih na habanje (kao što su politetrafluoretilen, najlon, poliuretan, grafitni kompozitni materijali itd.) ugrađene su na oba kraja (krajevi vratila) lopatica rotora. Prednosti: Učinak brtvljenja značajno je poboljšan u usporedbi s osnovnim tipom i može izdržati određenu razliku tlaka (obično <0,1 MPa). Struktura je relativno jednostavna, a trošak umjeren.

Nedostaci: Završna ploča je habajući dio i potrebno ju je redovito mijenjati. Učinak brtvljenja će se smanjiti pod visokom razlikom tlaka ili visoko abrazivnim materijalima. Nije prikladno za ekstremne radne uvjete s temperaturnom ili kemijskom korozijom.

Primjena: Najčešće korišteni tip, prikladan za većinu niskih i srednjih razlika tlaka (kao što je istovar kolektora prašine, hranjenje/pražnjenje niskotlačnim pneumatskim transportom, pražnjenje vakuumskog dodavača, itd.), situacije koje nisu visoke temperature, nisu jako korozivni materijali.
